THI?F-511快速光亮淬火油
品牌：恒鑫牌
型號：THI?F-511
外觀：淺黃色油狀液體
閃點：180-190℃
包裝：170KG/桶
免費樣品/咨詢：18396600176
產品概述
THIF-511快速光亮淬火油是由餾分范圍狹窄、精致度優良的烷烴類礦油與各類功能助劑復配而成。具有冷卻速度快，表面光亮不黑，性能持續穩定，淬火硬度高且均勻?？焖俟饬链慊鹩椭饕m用于中大截面軸承鋼、工模具鋼、量刃具鋼儀器儀表等零件的淬火，也可用作非保護氣氛熱處理爐處理普通中低碳合金鋼的淬火。
技術支持
| 項目 |
技術要求 |
試驗方法 |
| A號 |
B號 |
| 運動粘度40℃，mm2/s≯ |
35 |
28 |
GB/T265 |
| 閃點(開口),℃ ≮ |
190 |
180 |
GB/T3536 |
| 水分,%≯ |
無 |
無 |
GB/T260 |
| 傾點,℃ ≯ |
-9 |
-9 |
GB/T3535 |
| 腐蝕(銅片,100℃,3h),級≯ |
1 |
1 |
GB/T5096 |
| 光亮性,級 ≯ |
1 |
1 |
SH0564 |
| 熱氧化安定性 |
粘度比≯ |
1.5 |
1.5 |
SH/T0219 |
| 殘炭增加值，% ≯ |
1.5 |
1.5 |
| 冷卻性能(液溫60℃,不攪拌) |
特性溫度℃ ≮ |
680 |
680 |
ISO/9950 |
| 最大冷速℃/s ≮ |
95 |
105 |
產品特點
①冷卻速度較快，淬火后工件表面光亮不黑，容易清洗。適用于對表面質量要求較高的零件，如軸承、工模具鋼等。
②快速光亮淬火油淬火硬度高、淬硬層深、淬火均勻，工件變形量小、金相組織、機械性能好。
③使用壽命長，性能穩定。長時間使用也能保持較好的冷卻性。
④淬火過程中產生的異味、煙霧和積碳少，帶出量少。

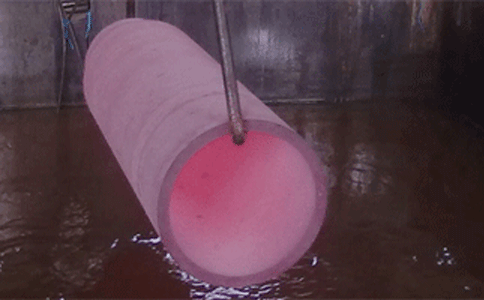

使用范圍
①適用于標準件、萬向節、軸承、十字軸、轉向器、鍛件、曲軸、油嘴、搖臂、油泵、齒輪、齒軸、鍛件、活塞環、連桿、活塞銷、軸承滾子、軸承套圈、五金工具、方向機配件、石油鉆具接頭、縫紉機零配件等。中小型零件用THIF-511A快速光亮淬火油，大型及淬透性差的材料用THIF-511B快速光亮淬火油。
②適合網帶爐、連續爐、密封箱式多用爐、輥底爐、推桿爐、步進爐、井式爐、鹽浴爐等爐子的使用。
③適用于工件滲碳、碳氮共滲、滲氮、高頻、 常規淬火等熱處理方式的淬火冷卻。
④適用于各種開放式和密封式淬火油槽，不會對爐中氣氛產生任何影響。
注意事項
①控制溫度：快速光亮淬火油溫度應該控制在規定范圍內(40-80℃左右)，油溫不要長期在100℃以上使用，否則降低油的使用壽命，低溫下使用，不能充分發揮油的冷卻特性，并有可能冷卻不均勻。
②定期清理：舊淬火槽在使用之前要清除氧化皮、炭黑和油泥等雜物，不能有水。新淬火槽在使用之前要清理干凈，同樣不能有水。定期清理炭黑和氧化皮。炭黑和氧化皮都是吸附在淬火油中的添加劑中，加速淬火油性能的變壞。
③淬火槽要求：應該有冷卻、加熱和攪拌裝置。攪拌裝置以螺旋槳攪拌為好，其次是循環油泵，最好不要用氣泵。攪拌程度要適中，而且有效，使淬火區的溫度均勻一致。
④除水問題：注意不要混入水分。如有水分，影響零件的熱處理質量，造成零件淬裂、變形或軟點，也可能造成油品飛濺，發生事故。團體淬火時如果水分有400PPM以上的混入，可能會有引起硬度不勻或降低耐久性。
⑤厚、大型工件淬火一定要快速沒入油中，且不可一半在油中，一般在空氣中，容易造成淬火油的起火以及工件的硬度不均勻。
包裝儲存
170KG/桶。存放于陰涼處，同時擰緊封蓋，防止吸潮、進水，不應存放在烈日暴曬及高溫作業或寒冷冰凍的環境中。
相關鏈接
